دستگاه تامين اختلاف پتانسيل (هاي ولتاژ) سري مينياتوري

 High Voltage Power Supply - Small Series

منابع تامین اختلاف پتانسیل مستقیم در طيف گستردهاي از كاربردهای تجاری، دفاعي و تحقيقاتي مورد استفاده قرار ميگيرند. با توجه به کاربرهای گسترده منابع تغذیه ولتاژ بالا در فناوری نانو، شرکت فناوران نانومقیاس محصولات متنوعی را طراحی نموده و طرح‌های پژوهشی گستردهای جهت ایجاد تنوع و تولید محصولات جدید مخصوصاً سیستم‌های با قابلیت برنامه‌ریزی و اتصال به کامپیوتر در دست اجرا دارد که بزودی ارائه خواهد گردید. فناوري بكار رفته در ساخت این دستگاه‌ها بر پایه سوئچینگ بوده و علی‌رغم مشکلات موجود در راه طراحی سیستم‌های کوچکتر و سبکتر، این شرکت همراه سعی نموده است حجم و وزن محصولات را تا حد امکان کاهش دهد تا آنرا مناسب استفاده در مراکز تحقیقاتی نماید. اين محصول به نسبت محصولات مشابه خارجي از قيمت پايينتري برخوردار بوده و به نحوي ساخته شده است كه داراي حداقل خطر برق گرفتگي و انعطاف پذيري بالا جهت انجام امور پژوهشي مختلف مي‌باشد.

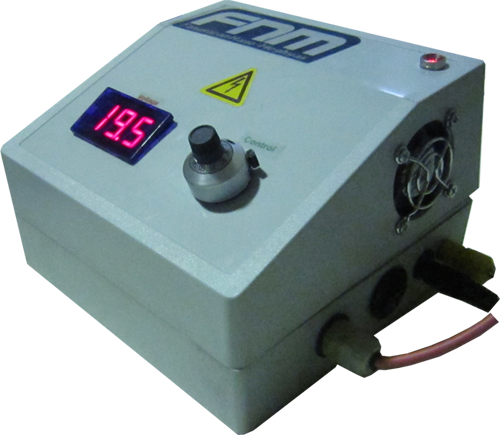

سري مينياتوري:

سیستم‌های سری S دارای حجم و وزن بسیار کم بوده و توانایی تامین حداکثر 30 کیلوولت را دارا می باشند.



مدلهای مختلف:

S سری

Fix سری

OV سری

OC سری

D-RC سری

 A-RC سری

HV10P S

HV20P Fix

HV35P OV

HV35P OC

HV35P D-RC

HV35P A-RC

HV20P S

HV35P Fix

HV50P OV

HV50P OC

HV50P D-RC

HV50P A-RC

HV30P S

HV100P Fix

HV100P OV

HV75P OC

HV75P D-RC

HV75P A-RC

HV05N S

HV50P Fix

HV10N OV

HV10N OC

HV10N D-RC

HV10N A-RC

HV10N S

HV35N Fix

HV35N OV

HV35N OC

HV35N D-RC

HV35N A-RC

HV20N S

HV50N Fix

HV50N OV

HV50N OC

HV50N D-RC

HV50N A-RC

نحوه نامگذاری:                  HV35P S High Voltage 35kV, Positive, S series





قابليت‌ها و مشخصات:

وزن و حجم كم: عدم استفاده از روغن و عدم استفاده از ترانسفورمر معمولي باعث كاهش قابل توجه وزن و حجم دستگاه شده است.

كاربري آسان:  پانل بالای دستگاه شامل تنظيم كننده ولتاژ و نمايشگر ديجيتال ولتاژ خروجي (كيلوولت متر)؛ کنار دستگاه كليد روشن/خاموش

حفاظت و ايمني: قطع خودكار "هاي ولتاژ" در مواقع افزايش دماي داخلي بيش از حد مجاز؛ جهت افزايش ايمني در هنگام خاموش نمودن دستگاه در زمان چند ثانيه خازنهاي ذخيره ولتاژ به صورت كامل تخليه خواهند شد. توسط جك تعبيه شده در کنار دستگاه امكان اتصال سوئيچ ايمني به سيستم مهيا شده است.

ولتاژ ورودي: 24 ولت مستقیم  2 آمپر (جریان مورد استفاده دستگاه در اکثر موارد زیر 0.5 آمپر است)

خروجي ولتاژ: با توجه به مدل حداكثر 30 كيلوولت

جريان خروجي: با توجه به مدل حداكثر 0.5 ميلي آمپر

دماي كاركرد: از 5- تا 45 درجه سانتي گراد

وزن: در حدود 1300 گرم بسته به نوع دستگاه (بدون محاسبه وزن آداپتور ورودی ولتاژ)

ابعاد: 10*15*15 سانتي‌متر (ارتفاع، طول، عرض) بسته به نوع دستگاه

قطبيت: مثبت يا منفي

ايمني: داراي جك (فیش آداپتور) قطع كننده ولتاژ در مواقع اضطراري

در صورت سفارش امکان ساخت دستگاه با باتری قابل شارژ وجود دارد.

تمامی دستگاه‌ها به مدت يكسال گارانتي شركت فناوران نانومقياس مي‌باشند.
