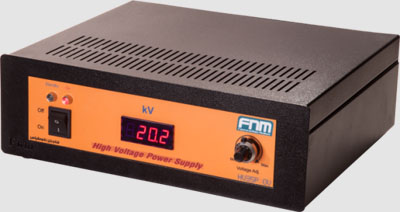

دستگاه تامين اختلاف پتانسيل (هاي ولتاژ) سري داراي نمايشگر ولتاژ

 High Voltage Power Supply - OV Series



منابع تامین ولتاژ بالا (HVPSs) که توسط شرکت فناوران نانو مقیاس (FNM) تولید میشوند، دستگاههای کوچک و سبکی هستند که برای رفع نیازهای آزمایشگاهی و صنعتی مناسب میباشند. این دستگاهها دارای نمایشگر ولتاژ 1000:1 هستند که مقدار ولتاژ نمایش داده شده در آنها با ولت مترهای معمولی مطابقت دارد. خازنهای استفاده شده در دستگاههای تامین ولتاژ بالا به منظور محافظت و ایمنی به طور کامل توسط رزین جامد پوشانده میشوند.



High Voltage Power Supply



انواع دستگاههای تامین ولتاژ بالا

OV سری

OC سری

D-RC سری

HV35P OV

HV35P OC

HV35P D-RC

HV50P OV

HV50P OC

HV50P D-RC

HV35N OV

HV35N OC

HV35N D-RC

HV50N OV

HV50N OC

HV50N D-RC

HV35P OC: High Voltage 35kV, Positive, OC series



  • سری OV: تنها نمایشگر ولتاژ خروجی دارند (دقت: یک دهم کیلوولت).

  • سری OC: این سری از دستگاههای تامین اختلاف پتانسیل بالا علاوه بر نمایشگر ولتاژ خروجی (دقت: یک دهم کیلوولت) نمایشگر جریان خروجی هم دارند (دقت: ۱ میکروآمپر).

  • سری D-RC: این سری از منابع تامین ولتاژ بالا دارای یک رابط USB استاندارد برای کنترل دیجیتال از طریق سیستم عامل ویندوز با وضوح ۱۰ بیت هستند. پیکربندی ۱۰ بیتی به این معنی است که ولتاژ ۵۰ کیلوولت (ولتاژ بیشینه) به ۱۰۲۴ بخش تقسیم می شود. در این صورت، ۱۰۲۴/۵۰۰۰۰ تقریبا برابر با ۵۰ ولت در هر بیت میشود.

کاربردها

  • الکتروریسی

  • الکتروفورز مویینه

  • تست خازن

  • تست CRT

  • لیزرهای الکترون آزاد

  • تقویت کنندههای نوری

  • منابع یونی

  • تست دی الکتریک

  • درایورهای پیزو الکتریک

  • تست نشتی

  • پرینترهای جوهر افشان

  • آشکارسازهای نوری

ویژگی ها

طراحی مدار سوییچینگ با فرکانس بالا: طراحی منابع تامین ولتاژ بالا براساس تکنولوژی سوییچینگ در حین فعالیت در فرکانس های بالا، می باشد. به دلیل ترکیب مطلوب بازدهی بالا، اندازه کوچک و وزن کم و همچنین ایمنی بیشتر برای منابع تامین ولتاژ بالا، این سوییچر برای بسیاری از کاربردها مناسب است.



مشخصات:

وزن: ۵  کیلوگرم (۳۵ و ۵۰ کیلوولت) و ۷ کیلوگرم (بیش از ۵۰ کیلوولت؛ سفارشی).

خروجی: تنظیم پیوسته و پایدار ولتاژ از ۱ کیلوولت تا ولتاژ دلخواه توسط یک پتانسیومتر ۱۰ دور که بر روی پنل دستگاه نصب شده (در سری OV و OC) یا توسط یک ولوم دیجیتال (در سری D-RC).

ابعاد: OC و OV: cm 123834، D-RC: cm 124334.

ورودی: ۲۴۰ - ۱۰۰ ولت، تک فاز

توان: ۳۵ وات، ۵۰ وات (سفارشی)

دمای کارکرد: از ۵- تا ۴۵ سانتی گراد

نمایشگر ولتاژ: دقت: یک دهم کیلوولت

نمایشگر جریان: (در سری OC و D-RC) دقت: ۱ میکروآمپر

قطبیت: در دو نوع مثبت و منفی موجود است.

گارانتی: ۱ سال برای نقایص موجود در تولید



تولید سفارشی: با توجه به اینکه در بسیاری از موارد لازم است دستگاه "های ولتاژ" به عنوان یک زیرسیستم در کنار سایر اجزاء مورد استفاده قرار گیرد و مجموعه توسط یک واحد کنترل شود، شرکت فناوران نانومقیاس آمادگی دارد، سیستم مورد نیاز را طراحی و ارائه نماید.



  • این دستگاه دارای ثبت اختراع می باشد.

  • تمامی دستگاه‌ها به مدت يكسال گارانتي شركت فناوران نانومقياس مي‌باشند.
