دستگاه تامين اختلاف پتانسيل (هاي ولتاژ) سري داراي نمايشگر جريان

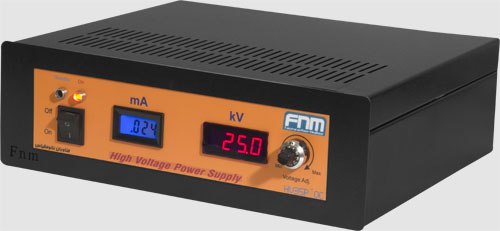

 High Voltage Power Supply - OC Series



منابع تامین اختلاف پتانسیل مستقیم (ولتاژ بالا) در طيف گستردهاي از كاربردها مورد استفاده قرار ميگيرند. با توجه به کاربرهای گسترده منابع تغذیه ولتاژ بالا در فناوری نانو، شرکت فناوران نانومقیاس محصولات متنوعی را طراحی نموده و مدلهای متوعی مخصوصاً در سیستم‌های با قابلیت برنامه‌ریزی و اتصال به کامپیوتر اجرا نموده است. فناوري بكار رفته در ساخت این دستگاه‌ها باعث شده است حجم و وزن محصولات تا حد زیادی کاهش یابد تا آنرا مناسب استفاده در مراکز تحقیقاتی نماید. اين محصول به نسبت محصولات مشابه خارجي از قيمت پايينتري برخوردار بوده و به نحوي ساخته شده است كه داراي حداقل خطر برق گرفتگي و انعطاف پذيري بالا جهت انجام امور پژوهشي مختلف مي‌باشد. این سیستم‌ها در 2 توان 35 و 70 وات ارائه می‌گردد.

High Voltage Power Supply



سري داراي نمايشگر جريان:

سیستم‌های سری OC دارای نمایشگر ولتاژ خروجی با دقت 100 ولت (دهم كيلوولت) و نمایشگر جریان خروجی "های ولتاژ" با دقت میکروآمپر (هزارم ميلي آمپر) می‌باشند.

مدلهای مختلف:

OV سری

OC سری

D-RC سری

HV35P OV

HV35P OC

HV35P D-RC

HV50P OV

HV50P OC

HV50P D-RC

HV100P OV

HV75P OC

HV35N D-RC

HV10N OV

HV10N OC



HV35N OV

HV35N OC



HV50N OV

HV50N OC



نحوه نامگذاری: HV35P OC High Voltage 35kV, Positive, OC series



سری‌های مختلف منابع تامین اختلاف پتانسیل (ولتاژ بالا)

         سری OV تنها دارای نمایشگر ولتاژ خروجی با دقت دهم كيلوولت می‌باشند.

         سری OC دارای نمایشگر ولتاژ خروجی و نمایشگر جریان خروجی "های ولتاژ" با دقت میکروآمپر می‌باشند.

         سریD-RC  دارای پورت ديجيتال جهت كنترل سيستم از طریق پورتهای تعبیه شده پشت دستگاه مي‌باشند.



توضیح: مدلهای دیجیتال کنترل (D-RC) دارای ولوم دیجیتال، تثبیت کننده ولتاژ، سیستم تشخیص ارت مناسب، سیستم تشخیص آرک، محدود کننده جریان و نمایشگر دیجیتالی 4 سطر با نمایش ولتاژ و جریان مصرفی می‌باشند که می‌تواند آنرا جزء کاملترین سیستمهای ولتاژ بالا طبقه‌بندی نماید. این سیستم‌ها دارای پورتUSB  جهت اتصال به کامپیوتر و نرم افزار اختصاصی کنترل منبع ولتاژ بالا با توانمندی رسم گراف ولتاژ و جریان می‌باشند.



قابليت‌ها و مشخصات:

           وزن و حجم كم: عدم استفاده از ترانس معمولي و روغن باعث كاهش قابل توجه وزن و حجم دستگاه شده است.

           كاربري آسان:  پانل كنترل جلوي دستگاه شامل ولوم تنظيم كننده ولتاژ، كليد روشن/خاموش، نمايشگر ديجيتال ولتاژ خروجي (كيلوولت متر) و جريان مصرفي (ميكروآمپرمتر)

o        مدلهای دیجیتال دارای 5 سوئیچ و نمایشگر دیجیتالی ولتاژ و جریان است.

           حفاظت و ايمني: تخليه كامل خازن‌هاي ذخيره ولتاژ در زمان چند ثانيه پس از خاموش شدن دستگاه، امكان اتصال سوئيچ ايمني به سيستم توسط خروجی تعبيه شده در پشت دستگاه،

           سیستم تشخیص ارت: این بخش باعث قطع خروجی دستگاه در صورت عدم اتصال ارت مناسب می‌گردد. (مدلهای DRC)

           سیستم کنترل ایجاد آرک (جرقه): درصورت ایجاد آرک (جرقه) خروجی ولتاژ بالای دستگاه قطع خواهد شد، (مدلهای DRC)

           سیستم محدودکننده جریان: در صورت افزایش جریان از مقدار تنظیم شده توسط کاربر ولتاژ دستگاه قطع خواهد شد. (مدلهای DRC)

           كنترل سيستم از طریق پورتهای تعبیه شده پشت دستگاه: با استفاده از پورت USB کنترل خروجی ولتاژ بالا مهیا شده است.

           نرم افزار اختصاصی: دارای نرم افزار تحت ویندوز (مدلهای DRC)

           ولتاژ ورودي: 240-180 ولت، تك فاز، 60-50 هرتز

           خروجي ولتاژ: با توجه به مدل  تا 100 كيلوولت

           توان دستگاه:  با توجه به مدل 35 و 70 وات

           دماي كاركرد: از 5- تا 45 درجه سانتي‌گراد

           وزن: با توجه به مدل  تا 8 كيلوگرم

           جنس بدنه: فلزی

           قطبيت: مثبت يا منفي يا هر دو

           ابعاد: 11*30*34 و 11*30*38 سانتي‌متر (ارتفاع، عرض، طول)
