دستگاه نیمه صنعتی الکتروریسی (پایلوت الکتروریسی)

Pilot Electrospinning machine

خط تولید نیمه صنعتی تولید نانوالیاف:

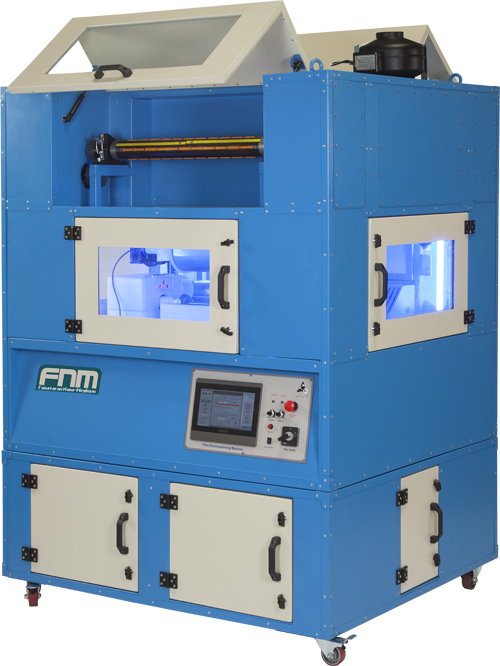

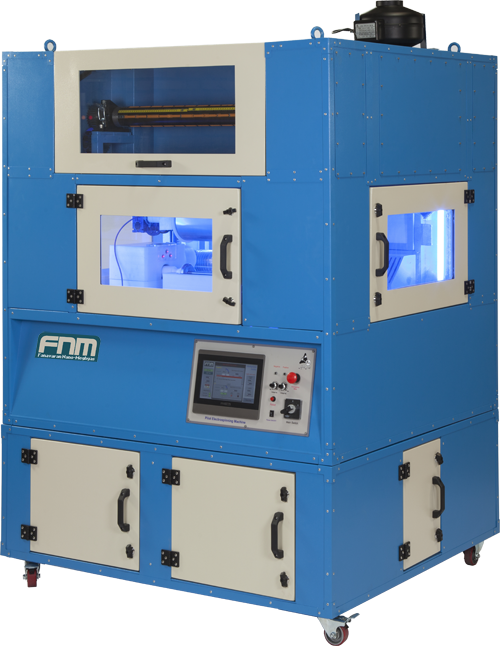

دستگاه الکتروریس پایلوت (NFL60R) ساخت شرکت فناوران نانو مقیاس دارای یک واحد الکتروریسی است و از آن برای تولید نانوالیاف پلیمری / سرامیکی برای کاربردهای مختلف در مقیاس نیمه صنعتی استفاده میشود. در دستگاه الکتروریس پایلوت، پارامترها و شرایط الکتروریسی از قبیل پارامترهای ریسنده و کالکتور، فاصله الکتروریسی، سرعت خطی حرکت بستر مورد استفاده، دما و زمان فعالیت دستگاه و مقدار ولتاژ اعمالی (مثبت و منفی) میتواند با استفاده از کنترل پنل HMI کنترل شود. این دستگاه، ایمنی بسیار بالایی برای کاربران در رابطه با منابع تامین ولتاژ بالا و حلالهای شیمیایی فراهم میکند. دستگاه الکتروریس پایلوت برای پوششدهی بسترهای مختلف، طراحی و ساخته شده است. اعمال ولتاژ بالا به محلول پلیمری، منجر به تشکیل صدها جت پلیمری شده که با حرکت به سمت کالکتور که در بالای ریسنده قرار دارد، به صورت نانوالیاف بر روی آن جمع میشود. در نهایت لایهای از نانوالیاف بر روی کالکتور تشکیل میشود.

Related imageRelated imageRelated imageRelated imageRelated imageRelated imageRelated imageRelated imageRelated imageRelated imageبا استفاده از این دستگاه، نانوالیاف در مقیاس نیمه صنعتی بر روی بسترهای مختلف پوشش داده میشود. نرخ پوششدهی نانوالیاف با استفاده از این دستگاه بر روی بسترهای مختلف حدود ۱ تا ۱۰۰ متر در ساعت است. این دستگاه با توجه به نیاز مشتری با مکانیزمهای مختلف نازلی، بدون نازل و دمشی قابل ارائه میباشد.





مشخصات

انعطاف پذیری

       پلیمرها و کامپوزیتهای مختلفی با استفاده از این دستگاه قابل الکتروریسی هستند.

       مشخصههای مختلف محصول مانند تخلخل، مورفولوژی و قطر با استفاده از این دستگاه میتواند حاصل شود.

       فرآیند الکتروریسی ساده و دارای صرفه اقتصادی است.

       انواع مختلفی از پلیمرها از قبیل مصنوعی، زیست تجزیه پذیر، طبیعی و کامپوزیتها قابلیت الکتروریسی با استفاده از دستگاه پایلوت را دارند.

کاربری آسان و عملکرد مناسب:

       پارامترهای الکتروریسی از طریق میتوانند به طور کامل از طریق پانل HMI کنترل شوند.

قطر نانوالیاف:

        nm500 – 60

سیستم کنترل:

       سیستم PLC برای کنترل شرایط عملکردی

       رابط کاربری HMI

       استفاده از منابع تامین ولتاژ بالا برای رسیدن به شرایط بهینه الکتروریسی

       سیستم دمشی:

       کنترل فشار هوا

       کنترل سرعت تزریق محلول

       سیستم اسکن:

       کنترل سرعت اسکن

       کنترل موقعیت آغاز و پایان حرکت نازلها

       نمایش دما و رطوبت محفظه الکتروریسی

       سیستمهای کنترل پیشرفته ولتاژ بالا

       کلید توقف اضطراری

       کاربری آسان

توان ورودی:

       220 ولت، تک فاز، Hz 60 – 50

توان مصرفی:

v    سیستم تنظیم دما: حداکثر kW 3

v    کنترل و منابع تامین ولتاژ بالا: حداکثر kW 7/0

منابع تامین ولتاژ بالا:

       جمعا kV DC 80 :

       kV DC 40 – 0، قطبیت مثبت، قابلیت تنظیم دقیق

        kV DC 40 – 0، قطبیت منفی، قابلیت تنظیم دقیق

       نمایش و کنترل ولتاژ به صورت دیجیتال (دقت: kV 1/0)

       سیستم کنترل HMI

       محدودیت جریان منابع ولتاژ بالا برای به حداقل رساندن خطرات

کالکتور:

       کالکتور صفحهای (جمع آوری الیاف به صورت استاتیک) یا درام چرخان از جنس فولاد ضد زنگ (پوشش دهی بستر مورد نظر)

       فاصله کاری: cm 17 – 5

       سرعت چرخش: RPM 50 – 0 (همگام سازی شده با سرعت بستر)

       قطر کالکتور: cm 17

تهویه و گرمایش:

       حذف حلال از محفظه الکتروریسی توسط فن تهویه دارای تایمر روشن/ خاموش

       قابلیت تنظیم دما از دمای محیط تا C 45

سیستم پیچش بستر:

       سیستم کنترل سروو موتور

       سرعت بستر: m/h 100 – 1

       حداکثر عرض بستر: cm 60

       کنترل کشش آنالوگ (کنترل دیجیتال: سفارشی)

محفظه دستگاه:

       7 درب برای دسترسی آسان به همه بخشهای سیستم

ابعاد:

       طول: cm 342

       عرض: cm 174

       ارتفاع: cm 234

وزن:

       حدود kg 1000



تولید سفارشی:

با توجه به تنوع سفارشها و کاربری های مختلف این دستگاه انواع مختلفی از دستگاه پایلوت ساخته شده و در اختیار مرکز پژوهشی یا صنعتی قرار گرفته است. تنوع این دستگاه ها در نوع سیستم الکتروریسی (نازلی یا غیر نازلی)، سیستم کنترل (آنالوگ، میکروکنترلر یا PLC)، تعداد واحدهای الکتروریسی (1 تا 3 واحد)، عرض واحد الکتروریسی (50، 60 یا 100 سانتی متر)، نوع سیستم های مکانیکی و نوع سیستم رول باز کن و رول جمع کن می باشد.

این شرکت آمادگی دارد طبق نیاز مشتری دستگاه های مختلفی را طراحی و ارائه نماید.

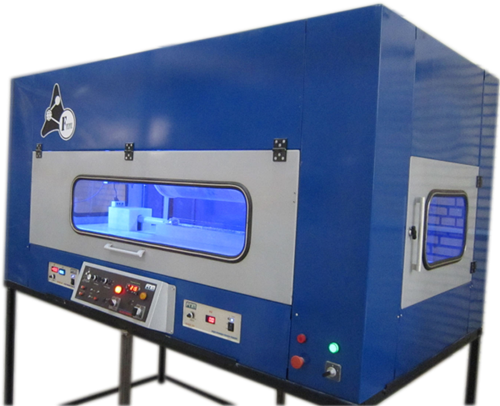

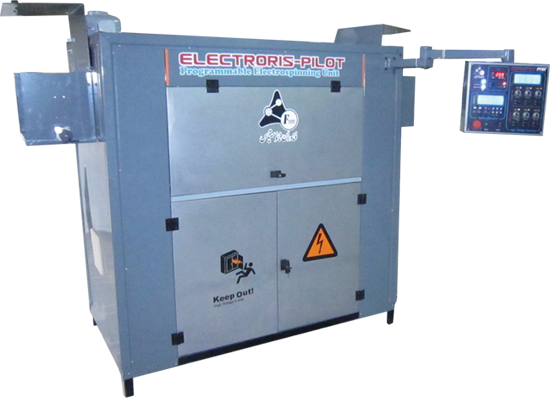

دستگاه پایلوت با 1 واحد الکتروریسی 50 سانتی متری بدون سیستم رول باز کن و رول جمع کن  و دارای سیستم کنترل PLC

Model: NFL60



دستگاه پایلوت با 1 واحد الکتروریسی 60 سانتی متری دارای سیستم رول باز کن و رول جمع کن با دقت متوسط و سیستم کنترل PLC

Model: NFL60R



دستگاه پایلوت با 1 یا 2 واحد الکتروریسی 60 سانتی متری دارای سیستم رول باز کن و رول جمع کن و سیستم کنترل PLC



  • این دستگاه دارای ثبت اختراع می باشد.

  • تمامی دستگاه‌ها به مدت يكسال گارانتي شركت فناوران نانومقياس مي‌باشند.

دریافت فایل کاتالوگ و دستورالعمل از صفحه دریافت فایل
