خط صنعتی تولید نانوالیاف (الکتروریس صنعتی)

 Industrial Nanofiber production line (Industrial Electrospinning Machine)

خط تولید صنعتی نانوالیاف:

با استفاده از خط تولید صنعتی نانوالیاف شرکت فناوران نانومقیاس می‌توان نانوالیاف مورد نیاز برای کاربردهای متنوع را در مقیاس صنعتی تولید نمود. با استفاده از این خط تولید، پوشش انواع نانوالیاف روی سابستریت‌های مختلف برای تولید محصولات جدید در مقیاس صنعتی امکان‌پذیر است. این دستگاه‌ها با 2 مکانیسم اصلی الکتروریسی نازلی و بدون نازل ارائه می‌شوند که با توجه به مزایای آنها هر روش برای کاربری خاص می‌تواند مورد استفاده قرار گیرند. سیستمINFL  برای تولید انواع نانوالیاف به طور وسیع کاربرد دارد. بسته به تعداد واحدهای الکتروریسی و میزان پوشش نانوالیاف، سرعت تولید برابر 100 تا 1000 متر مربع در ساعت خواهد بود.

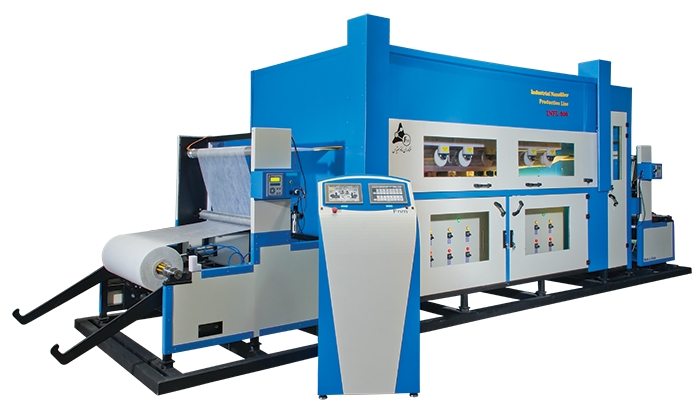

خط صنعتی تولید نانوالیاف (الکتروریس صنعتی)





قابلیت‌ها و مشخصات:



انعطاف پذيري

       مشخصات مختلف نانوالياف از جمله یکنواختی، ابعاد، ضخامت و میزان پوشش قابل كنترل می‌باشد.

       فرايند آسان و مقرون به صرفه است.

       انواع پلیمرهای مصنوعی، طبیعی و زیست تخریب پذیر و/یا پلیمر/کامپوزیت مي‌تواند توسط اين دستگاه به نانوالياف تبديل شوند.



كاربري آسان

       پارامترهاي الكتروريسي مي‌توانند به راحتي توسط پانل كنترل شوند.



برق ورودي دستگاه

       220 ولت، تك فاز، 60-50 هرتز

       380 ولت، سه فاز، 60-50 هرتز (در صورت نیاز مشتری)



جریان مصرفی دستگاه در ظرفیت کامل

       سیستم گرم‌کن محفظه: 10-20 آمپر

       خشک‌کن: 10-15 آمپر

       کنترل، جمع‌کن و منبع ولتاژ بالا:  10-15 آمپر



واحد الکتروریسی:

       از 3 تا 8 واحد (بسته به نوع سفارش)



میزان پوشش:

      از 0.005  تا 1 گرم بر متر مریع



ابعاد نانوالیاف:

       از 60 تا 500 نانومتر



درام ريسنده (سیستم بدون نازل):

       درام از جنس استيل

       طول: از 30 سانتي‌متر تا 160 سانتي‌متر (بسته به نوع سفارش)

       قطر: 6 سانتي‌متر

       سرعت چرخش:  20- 1 دور در دقيقه



نازل‌های ريسنده (سیستم نازلی):

       نازل‌ها از جنس استيل

       طول: از 30 تا 160 سانتي‌متر (بسته به نوع سفارش)

       تعداد: از 20 تا 100 نازل در هر واحد الکتروریسی

       حداقل سرعت تزریق:  100 میکرولیتر در ساعت

       حداکثر سرعت تزریق:  20 میلی‌لیتر در ساعت



جمع كننده (كالكتور)

       كنترل فاصله الكتروريسي  (20-5 سانتي‌متر)

       جنس: استيل

       ابعاد: با توجه به اندازه درام ریسنده متغیر است.



منبع تغذیه ولتاژ بالا

       داراي منابع ولتاژ بالای  50  كيلوولت مثبت

       داراي منابع ولتاژ بالای  50  كيلوولت منفي

       کنترل دیجیتال ولتاژ از طریق رابط HMI مستقل (سفارشی)

       نمايشگر ديجيتال ولتاژ با دقت 0.1 كيلوولت

       کنترل جريان مصرفي با دقت 1 ميكروآمپر (سفارشي)

سیستم تنظیم دما، رطوبت و تهویه



سيستم گرمايش

       كنترل دماي محيط الكتروريسي (دماي محيط تا 45 درجه سانتي گراد)

       سیستم کنترل رطوبت محفظه الکتروریسی (سفارشی)

تهويه

       خروج حلال از محفظه توسط هواکش با امكان برنامه ريزي مدت كاركرد



سيستم كشش سابستريت

       كشش سابستريت با سرعت قابل کنترل تا 1000 متر در ساعت (بسته به نوع سفارش و تعداد درام‌ها)

       سیستم تنظیم سابستریت (سفارشی)

       سیستم کنترل سابستریت (سفارشی)

       امكان برگشت سابستريت توسط موتور مجزا (سفارشی)

       مناسب براي سابستريت‌هاي انعطاف‌پذير از قبيل كاغذ، پارچه، فيلتر، فویل و ...

سيستم كنترل و پانل:

       سیستم PLC با امکان کنترل کلیه پارامترها

       رابط کاریری لمسی (HMI)

       کنترل مستقل نوع پلیمر مصرفی در هر واحد الکتروریسی

       اعمال ولتاژ مثبت و منفی به الکترودها و کالکتور بصورت مستقل

       نمایش رطوبت داخل محفظه

       قابلیت دیدن داخل محفظه توسط نمایشگر (سفارشی)

       سیستمهای کنترلی ولتاژ بالا

       سیستمهای کنترلی جریان مصرفی (سفارشی)

       دارای دکمه قطع اضطراری برق دستگاه

       تهویه بخارات سمی حلالهای آلی

       داراي كليد قطع اضطراري

       هواکش  جهت تهویه بخارات حلالها

       استفاده از محدودکننده جریان منبع ولتاژ بالا جهت حداقل شدن خطر برق گرفتگی

       سیستم تخلیه خودکار خازن‌های ذخیره ولتاژ بالا در چند ثانیه هنگام خاموش شدن دستگاه



سيستم خشک‌کن:

       محفظه خشک‌کن سابستریت با امکان کنترل دمای داخل



محفظه

       فلزي با 6 درب جهت دسترسي آسان به كليه بخشهاي دستگاه



ابعاد

        طول: 4 تا 8 متر  (بسته به نوع سفارش و تعداد واحدها)

       ارتفاع: 200 تا 250 سانتی‌متر  (بسته به نوع سفارش)

       عرض: 1 تا 2 متر  (بسته به نوع سفارش و عرض واحدها)



وزن

       از 1500 تا  3500 كيلوگرم (بسته به نوع سفارش و تعداد واحدها)

ايمني

       داراي سوئيچ‌های جهت قطع ولتاژ هنگام باز شدن درب‌های دستگاه

       هواکش  جهت تهویه بخارات حلالها

       دارای سیستم حنثی ساز بخارات اسیدی (سفارشی)

سایر مزایا

       تولید سفارشی دستگاه طبق میزان و نوع سابستریت

       میزان کم پلیمر مصزفی

       امکان بازیابی حلال پلیمر  (سفارشی)

       قابل استفاده برای پلیمرهای حلال در آب و حلال در مواد آلی

       امکان اتصال دستگاه به خط تولید (سفارشی)

تجهیزات جانبی

       سیستم تهیه محلول (سفارشی)

       انواع درام‌ها با ابعاد مختلف (سفارشی)

       میز مخصوص انتقال وان‌ها (سفارشی)

       دستگاه شستشوی وان‌ها (سفارشی)








خط صنعتی تولید نانوالیاف (الکتروریس صنعتی)

این شرکت آماده ارائه خدمات در خصوص پوشش دهی نانوالیاف در مقیاس صنعتی می‌باشد.





  • این دستگاه دارای ثبت اختراع می باشد.

  • تمامی دستگاه‌ها به مدت يكسال گارانتي شركت فناوران نانومقياس مي‌باشند.

دریافت فایل کاتالوگ و دستورالعمل از صفحه دریافت فایل
